Koja je maksimalna veličina komponente koju može podnijeti planiranje SMT čipa?

Koja je maksimalna veličina komponente koju može podnijeti planiranje SMT čipa?

U svijetu brzog tempu za proizvodnju elektronike, tehnologija površinskog montaže (SMT) revolucionirala je način sastavljanja tiskanih krugova (PCB). Kao vodeći dobavljač SMT Chip Mountera, razumijemo važnost pružanja našim kupcima najtačnije informacije o mogućnostima naših strojeva, posebno kada je riječ o maksimalnoj veličini komponente s kojom se mogu nositi.

Razumijevanje osnova SMT -ovih planinara

Prije nego što uđete u maksimalnu veličinu komponente, ključno je imati osnovno razumijevanje što je SMT čips. AnSMT čip planinaje vrlo sofisticiran dio opreme koji se koristi u SMT montažnim linijama. Njegova je glavna funkcija pokupiti elektroničke komponente iz sustava dovoda i precizno ih staviti na PCB. Te komponente mogu se kretati od sitnih otpornika i kondenzatora do većih integriranih krugova i priključaka.

Čimbenici koji utječu na maksimalnu veličinu komponente

Nekoliko čimbenika utječe na maksimalnu veličinu komponente koju SMT -ov blagajnik može podnijeti. Jedan od najznačajnijih čimbenika je mehanički dizajn stroja. Pick - i - Place glava, koja je odgovorna za preuzimanje i postavljanje komponenti, ima fizička ograničenja. Veličina mlaznice koja se koristi na glavi Pick - i - Place određuje najmanje i najveće komponente s kojima se može postupati. Veće mlaznice potrebne su za veće komponente, ali možda nisu prikladne za rukovanje manjim zbog nedostatka preciznosti.

Drugi faktor je sustav ulaganja. Dovodnici se koriste za opskrbu komponentama na glavu pick - i - smještaju. Različite vrste hranilica dizajnirane su za obradu komponenti različitih veličina. Na primjer, dovodnici vrpce obično se koriste za male i srednje veličine komponente, dok su ulagači ladice prikladnije za veće i nepravilno oblikovane komponente. Veličina dovodnika i njegova sposobnost da drži i prezentiraju komponente za odabir - i - postavite glavu igraju ključnu ulogu u određivanju maksimalne veličine komponente.

Softver i upravljački sustav SMT Chip Mounter također imaju utjecaj. Softver stroja mora biti u mogućnosti točno prepoznati i postaviti komponente različitih veličina. Napredni sustavi vida koriste se za identificiranje lokacije i orijentacije komponenti, a ti se sustavi trebaju kalibrirati kako bi učinkovito radili sa širokim rasponom veličine komponenti.

Tipične maksimalne veličine komponenata

Općenito, većina standardnih SMT klizača može podnijeti komponente duljine i širine u rasponu od nekoliko milimetara do oko 150 mm. Na primjer, mnogi strojevi za unos - razina i srednjeg raspona mogu s relativno lakoći podnijeti komponente do 50 mm x 50 mm. Ovi su strojevi prikladni za sastavljanje potrošačke elektronike kao što su pametni telefoni, tableti i nosivi, gdje su komponente obično na manjoj strani.

Međutim, za više industrijskih i visoko krajnjih aplikacija postoje SMT -ov klip koji mogu podnijeti mnogo veće komponente. Neki od naših modela visokog kraja mogu u nekim slučajevima podnijeti komponente do 300 mm x 300 mm ili čak veće. Ovi se strojevi često koriste u sastavljanju elektroničkih proizvoda velikih razmjera, poput poslužitelja, industrijskih upravljačkih ploča i automobilske elektronike, gdje se obično koriste veće komponente poput modula napajanja i integriranih krugova velikog formata.

Posebna razmatranja za velike komponente

Kada se bavite velikim komponentama, postoji nekoliko posebnih razmatranja. Jedan od glavnih izazova je osiguravanje odgovarajućeg usklađivanja i točnosti smještaja. Veće komponente sklonije su neusklađivanju zbog njihove veličine i težine. Da bismo se pozabavili tim, naši SMT -ov klip opremljeni su naprednim sustavima poravnanja koji koriste više kamera i senzora kako bi osigurali precizno postavljanje.

Drugo razmatranje je rukovanje toplinskim - osjetljivim komponentama. Velike komponente često stvaraju više topline tijekom rada, a možda će zahtijevati posebno rukovanje tijekom postupka sastavljanja kako bi se spriječilo oštećenje. Naši strojevi dizajnirani su za rad s raznim tehnikama lemljenja, uključujući lemljenje lemljenja i valove lemljenja, a mogu se prilagoditi kako bi se prilagodili specifičnim zahtjevima velikih i toplinski osjetljivih komponenti.

Prijave i tržišni zahtjevi

Mogućnost rukovanja različitim veličinama komponenti izravno je povezana s aplikacijama i tržišnim zahtjevima. Na tržištu potrošačke elektronike, gdje je minijaturizacija ključni trend, postoji velika potražnja za strojevima koji mogu podnijeti vrlo male komponente s velikom preciznošću. S druge strane, industrijska i automobilska tržišta zahtijevaju strojeve koji mogu podnijeti veće komponente za sastavljanje složenih i visokih elektroenergetskih sustava.

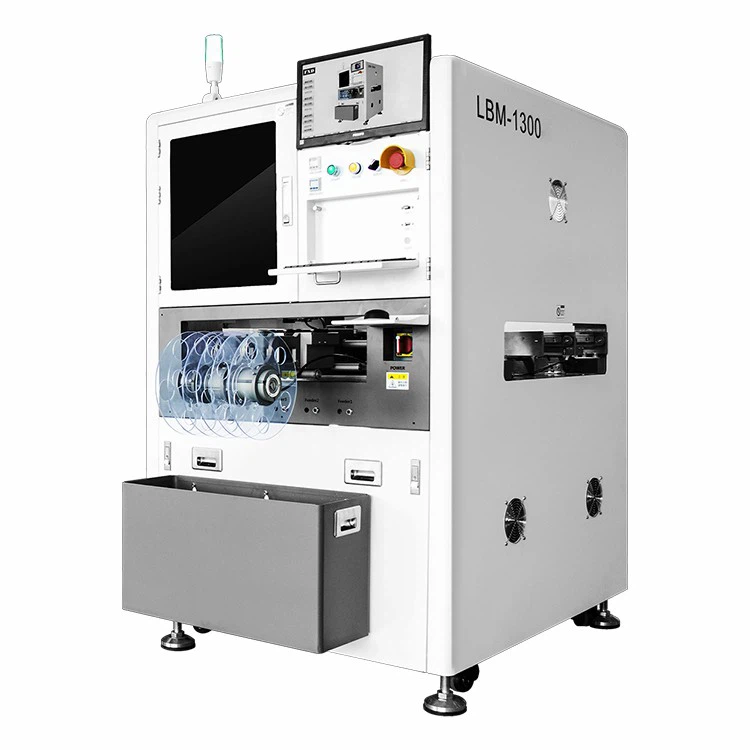

Kao dobavljač, neprestano inoviramo kako bismo udovoljili tim različitim zahtjevima na tržištu. Nudimo nizStroj za površinsku montažuModeli, svaki dizajniran za obradu različitih veličina komponenti i količine proizvodnje. NašeAutomatski stroj za ugradnjuOdličan je primjer naše opredjeljenja za pružanje sveobuhvatnih rješenja za različite proizvodne potrebe.

Odabir pravog SMT čipa

Kada odaberete SMT planinski planinski planinski oblik, važno je razmotriti vaše specifične proizvodne zahtjeve. Ako prvenstveno sastavljate komponente male veličine za potrošačku elektroniku, može biti dovoljan stroj za ulaz - razinu ili srednji raspon. Međutim, ako ste uključeni u proizvodnju velike industrijske ili automobilske elektronike velikih razmjera, trebat će vam stroj s visokim završetkom s mogućnošću rukovanja većim komponentama.

Također je važno razmotriti budući rast vašeg poslovanja. Kako se vaša proizvodnja treba promijeniti, možda ćete trebati nadograditi svoju opremu. Stoga je ključno odabir stroja od pouzdanog dobavljača koji nudi skalabilnost i podršku.

Kontaktirajte nas za vaše SMT potrebe

Ako se nalazite na tržištu za SMT čips ili imate pitanja o maksimalnoj veličini komponente koje naši strojevi mogu podnijeti, potičemo vas da nas kontaktirate. Naš tim stručnjaka spreman je pomoći u odabiru pravog stroja za vaše specifične zahtjeve. Bez obzira jeste li mali proizvođač razmjera ili industrijsko poduzeće velikih razmjera, imamo rješenja koja će zadovoljiti vaše potrebe. Ne ustručavajte se obratiti nam se za savjetovanje i dopustite nam da vam pomognemo da preuzmete proizvodnju elektronike na sljedeću razinu.

Reference

• "Priručnik za tehnologiju površine" Aubrey J. Ray, McGraw - Hill Education.
• "Elektronsko sastavljanje i pakiranje" CP Wong, McGraw - Hill Professional.
• Industrija izvješća o proizvodnji elektronike i SMT tehnologiji od tvrtki za istraživanje tržišta, poput IHS Markit i TechSearch International.
